間歇球磨機介紹

間歇球磨機是物料被破碎之后，再進行粉碎的關鍵設備。球磨機廣泛應用于水泥，硅酸鹽制品，新型建筑材料、耐火材料、化肥、黑色與有色金屬選礦以及玻璃陶瓷等生產行業，對各種礦石和其它可磨性物料進行干式或濕式粉磨。

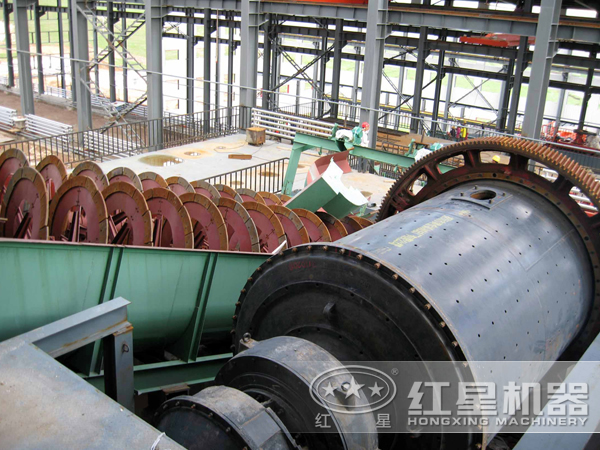

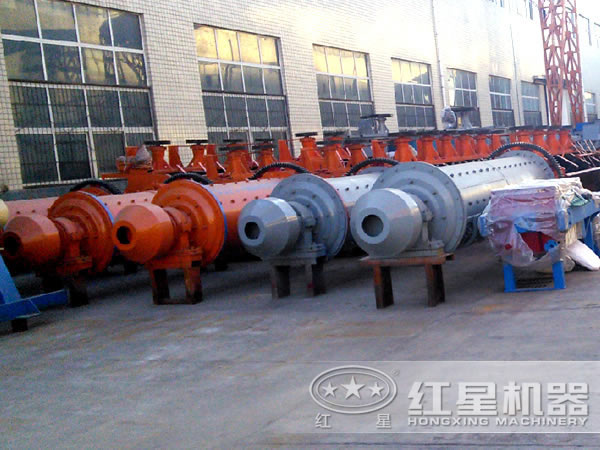

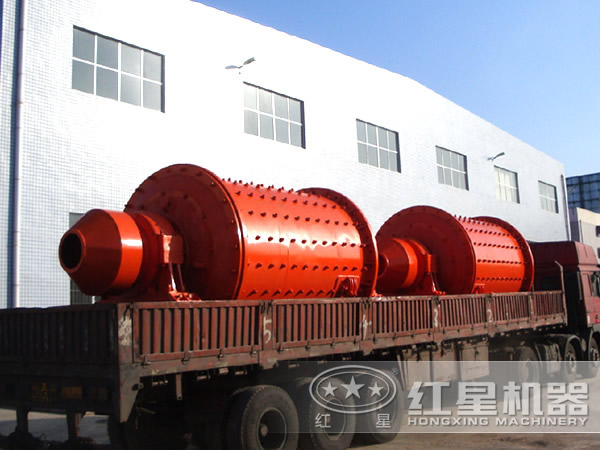

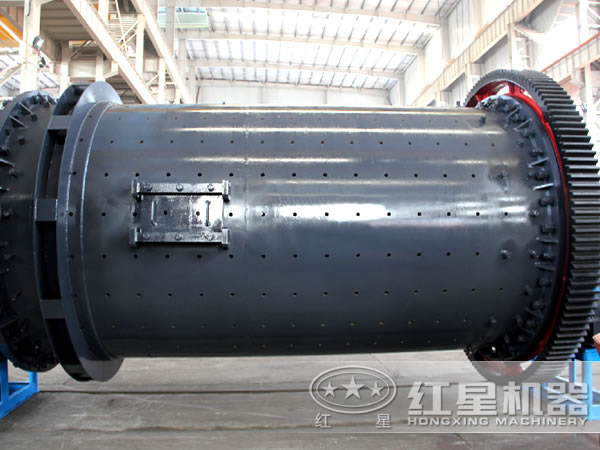

間歇球磨機圖片

間歇球磨機結構特點

間歇球磨機由給料部、出料部、回轉部、傳動部（減速機，小傳動齒輪，電機，電控）等主要部分組成。

1、根據磨礦提質的類型可以分為：

（1）球磨機介質為金屬球（鋼球或鑄鐵球）。

（2）棒磨機介質為鋼棒。

（3）礫磨機以礫石作為磨礦介質。

（4）自磨機靠礦石的大塊作磨礦介質，有時也加入少量的鋼球。

2、根據排礦方式可以分為：

（1）溢流型磨礦機它是通過排礦端的中空軸頸自由溢出礦漿的。

（2）格子型球磨機它是借助安裝在排料端的格子板上的孔隙進行排料的。

（3）周邊排料式磨礦機它是通過筒體周邊排料。

3、根據筒體形狀的不同可以分為：

（1）短筒型磨礦機L/D≤1。0—1。5（L為磨機的長度。D為磨礦機的直徑）。

（2）長筒型磨礦機，L/D≥1。5。當L/D為5—6時，則稱為管磨機，在其內部又分為幾個室，稱多室磨礦機，一般多用于水泥工業。

（3）圓錐型磨礦機我國現已停止制造該型磨機。

間歇球磨機的磨礦過程

間歇球磨機的磨礦作業是在筒體內進行的，當筒體旋轉時即被帶起并升到一定高度，由于鋼球本身的重力作用，最后沿一定的軌道下落。在區域內的鋼球受到兩種力的作用：一為旋轉時自切線方向施于鋼球的作用力；一為與鋼球直徑相對稱一面而與上述作用力相反的力，這個作用力的產生是由于鋼球本身自重而向下滑動所引起的。上述兩種作用力，對于鋼球會構成一對力偶，由于鋼球是被擠壓在筒體與相鄰鋼球的中間，所以力偶會使鋼球之間存在大小不等的摩擦力，鋼球隨筒體軸心作公轉運動時在區域內自上落下拋落，就在區域里對筒體內的礦石產生強大的沖擊作用，將礦石破碎。

間歇球磨機優勢分析

1.間歇球磨機運轉平穩，工作可靠。

2.回轉大齒輪采用鑄件滾齒加工，耐磨性能高，使用壽長。

3.紅星生產的間歇式球磨機筒體內鑲有耐磨襯板，具有良好的耐磨性。

間歇球磨機工作原理

本機為臥式筒形旋轉裝置，外沿齒輪傳動，兩倉。物料由間歇球磨機進料裝置經入料中空軸螺旋均勻地進入磨機一倉，該倉內有階梯襯板或波紋襯板，內裝不同規格鋼球，筒體轉動產生離心力將鋼球帶到一定高度后落下，對物料產生重擊和研磨作用。物料在一倉達到粗磨后，經單層隔倉板進入二倉，該倉內鑲有平襯板，內有鋼球，將物料進一步研磨。粉狀物通過卸料箅板排出，完成粉磨作業。?

間歇球磨機技術參數
